Após a chegada da remessa, verifique
- a integridade da embalagem,
- a carga da bateria e, por último, mas não menos importante
- lembre-se de CALIBRAR, (touchcal -> terminal prg.), Depois
- calibração OSL CH0 / CH1 e, em seguida, salve antes de usar.
- se o nanoVNA-H4 (4 ") não funcionar corretamente, é provável que você o tenha recebido da primeira série de produção. Por motivos mecânicos, a tampa está esticada na tela, o que impede a operação. Solução no final do artigo.
O dispositivo é operado a partir de um menu que pode ser acessado a partir da tela de toque ou com a chave do menu de três posições (pressione a tecla esquerda esquerda). Suas características técnicas e uso podem ser lidas na descrição detalhada original preparada pelo usuário do ch045 em húngaro . - Frequência de entrada no teclado: toque nos números à direita, ao lado dos números na linha inferior. Para corrigir ou voltar, use a seta esquerda .
Descrição melhorada mais recente do nanovna-users-group: Guia do Usuário atualizado por Larry em 15 de janeiro de 2020.
As várias ferramentas são mais fáceis de resolver se você conhece a aparência da história. Aqui está como eu aprendi:
1. Em 2016, o edy555 criou o projeto NanoVNA de código aberto no GitHub. Não sei por que você não fabricou o dispositivo comercialmente ... acho que ele foi concebido como um auxílio educacional para montagem em casa, com base em sua descrição publicada.
2. No início de 2019, a hugen clonou o esboço de código aberto, produzindo o NanoVNA com uma extensão de faixa de frequência e o software NanoVNA Sharp.
3. O produto do hugen é o NanoVNA preto, que possui escudos no CH0 e CH1.
4. Considerando o feedback positivo e bem-sucedido dos clientes sobre o produto hugen, outros fabricantes chineses logo começaram a vender clones do clone.
5. Um clone de salamandra branca e um clone preto não blindado apareceram em CH0 e CH1.
6. O clone hugen e os clones subsequentes usam o mesmo edy555 esquemático. A natureza robusta do design do edy555 demonstra que, em termos de desempenho, nenhum dos membros do nosso grupo conseguiu demonstrar a diferença entre os três clones diferentes.
7. Em setembro de 2019, outro NanoVNA foi lançado. Isso é chamado NanoVNA-F. O NanoVNA-F possui uma tela de 4,3 polegadas baseada em RTOS com um limite de frequência superior de 1,5 GHz. Após fazer login no grupo, você pode obter mais informações: https://groups.io/g/nanovna-f
8. edy555 solicitou à hugen que renomeie seu produto para NanoVNA-H para diferenciá-lo.
9. Hugen fez esforços para reduzir o ruído de frequência mais alta no hardware da v3.4 . (Marcação PCB)
10. Em janeiro de 2020, uma versão feita pela HuGen com uma tela de 4 "(3,95") foi lançada como NanoVNA-H4 (v4.2). A estrutura interna também difere devido ao tamanho da tela - portanto, há um firmware diferente! Atualmente, a versão NanoVNA-H4-0.5.0 (hugen) é a mais recente. Ele também está desenvolvendo com um número de versão de teste começando com AA6KL v1.0, que também será usado por hugen. (não se deixe enganar pelo número da versão superior).
11. Uma vez que o DiSlord está envolvido no desenvolvimento do firmware - há várias alterações em seu nome. A limpeza do programa reduziu o tamanho do firmware, para que você possa adicionar ainda mais recursos. Atualmente, o nanoVNA inicial (possui uma opção de soquete microSD) e a versão -H4 pode usar um cartão microSD, para o qual também usa a função RTC. Ele pode salvar a imagem da tela no formato .bmp e salvar nos formatos .s1p e .s2p no cartão microSD para análise posterior. Procure o firmware entre o firmware do DiSlord. A função RTC (Real Time Clock) com quartzo interno (LSI) e externo (LSE) é possível; no estado desligado, produz um sinal de relógio contínuo se o diodo D2 estiver presente.
Então, eles vendem 3 versões de hardware: NanoVNA (H) como 2.8 "-H4 como 4" e NanoVNA-F como 4.3". Comparison Chart
Lançado no mercado em março de 2020, a OwoCom projetou uma versão do SAA-2 (nanoVNA V2) com uma tela de 2,8 "na faixa de 50k - 3GHz, até varrer 201 (versão sensível ao preço). O desenvolvimento usa o nanoVNA-QT para exibir em um computador. Mais informações podem ser encontradas no grupo disponível em https://groups.io/g/NanoVNA-V2 .
Informações introdutórias sobre o nanoVNA podem ser encontradas em https://oristopo.github.io/nVhelp/
Informações detalhadas podem ser encontradas em https://oristopo.github.io/nVhelp/html/software.htm .
Graças ao código aberto, ele foi tratado por vários programadores e é publicado no github ou no fórum.
Para fazer isso, você precisa atualizar o firmware, o que pode ser feito da seguinte maneira:
No protótipo, o diodo D2 deve ser soldado no lugar para que o novo firmware possa exibir a tensão da bateria. Para fazer isso, você precisa soldar um diodo 1N4148WS - modificando vbat_offset (com Terg Term ou Putty terminal prg), você pode refinar a exibição.
atualização de firmware nanoVNA
Há duas maneiras de atualizar o firmware: DFU e ST-LINK. Portanto, depende de qual método você deseja usar.
IMPORTANTE ! Como existem três tipos de nanoVNAs no mercado, três peças diferentes de hardware, basta armazenar seu próprio firmware na sua máquina e atualizá-lo.
1) atualização DFU. Este é um método simples e comum. Se algo não funcionar corretamente, ele destruirá o NanoVNA com esse método, e a única maneira de restaurá-lo é atualizar o firmware com o segundo método. O método DFU (Device Firmware Update) não requer nenhum hardware especial e pode ser atualizado via USB. Para o método DFU, você precisará do um arquivo com extensão .dfu para . por exemplo. nanoVNA_900_ch_20190920.dfu
Se não houver arquivo .dfu, mas houver um arquivo .hex ou .bin, você poderá gerar um arquivo DFU a partir de um arquivo S19, HEX ou BIN iniciando Iniciar> STMicroelectronics> DFU File Manager e pressionando OK para encontrar um botão S19 ou Hex no meio da nova janela . Isso carregará o arquivo existente e, em seguida, o botão Gerar criará um .dfu esquerdo. Resgate , digite um nome de arquivo * .dfu (que foi criado).
Você precisará do software DfuSe para fazer o upload para o NanoVNA .
A DFU Demo reconhece o NanoVNA como um dispositivo no modo DFU bootloader, não como uma porta serial. Por isso, funciona mesmo que o programa do terminal não veja nada conectado.
Você precisa desligar o NanoVNA, um curto-circuito no jumper BOOT com pinças e, em seguida, conectar o USB ao computador e, no modo NanoVNA DFU, a tela ficará branca. Agora você pode liberar o jumper BOOT e, em seguida, usar a ferramenta DfuSE Demo para carregar o arquivo de firmware no NanoVNA. Também pode acessar o modo DFU a partir de outro menu de firmware.
A tela -H4 4 "aparece no modo DFU com uma tela preta . Também está disponível no menu do modo DFU.
Durante a atualização, toda a memória deve ser limpa: isso pode ser feito por um programa de terminal com o comando clearconfig 1234 .
2) atualização do ST-LINK. Este é um método nativo e confiável. Mas isso requer um dongle ST-LINK v2 . Esse dongle também permite o reparo de dispositivos "em tijolos" ou incapacitados e permite o uso de depuração no circuito.
Para atualizar o ST-LINK, você precisará de um arquivo com uma extensão .hex ou .bin (uma delas): por exemplo nanoVNA_900_ch_20190920.hex
Você precisará do utilitário ST-LINK para carregar no NanoVNA .
Você deve conectar o ST-LINK ao NanoVNA com 4 fios:
- 3,3 V -> VDD,
- GND -> GND,
- SWDIO -> SWDIO,
- SWCLK -> SWCLK
Sem necessidade de solda, basta conectar os fios às almofadas e pressionar com o dedo durante o carregamento para estabelecer um contato estável.
Você deve usar o utilitário ST-LINK com os seguintes parâmetros de memória:
- Endereço: 0x08000000
- Tamanho: 0x20000
- Largura dos dados: 8 bits
Talvez não seja possível calibrar a unidade após a atualização ou ocorrerá outro erro:
Se você esqueceu de limpar as configurações durante a atualização, pode fazê-lo com Tera Term ou Putty terminal . Liga o dispositivo: LIGADO, conecta-se com um cabo USB e inicia a PRG do terminal no seu computador. Selecione Conexão serial e, em seguida, selecione Porta COM virtual do STM na janela da porta COM. ESTÁ BEM. Enter: help <- exibirá os comandos possíveis.
Digite
após o prompt ch>: clearconfig 1234
Execute este comando com Enter. Limpa todas as configurações. Em seguida, desligue e ligue o dispositivo. Isso é tudo.
Após a limpeza, execute a calibração, entre no menu CONFIG e selecione o item de menu TOUCH CAL, execute a calibração da tela de toque. Em seguida, verifique a calibração da tela de toque com o menu TOUCH TEST. Se funcionar bem, salve esta calibração por toque no menu SALVAR.
Em seguida, defina a faixa de frequência no menu STIMULUS e execute a calibração da faixa de frequência.
Os backups das configurações de calibração do NanoVNA podem ser restaurados após qualquer atualização de firmware, de acordo com a descrição do WA8TOD. (tnx Warren)
Erros que ocorrem:
Durante a instalação, o driver pode não ver o nanoVNA; nesse caso, é aconselhável procurar o erro no Gerenciador de dispositivos do sistema operacional. Se você conectou o nanoVNA antes de instalar o driver, provavelmente possui um driver INCORRETO. O driver selecionado pelo sistema deve ser removido e, em seguida, o driver correto deve ser instalado instalando o ST-Link ou o DfuSe. No Windows XP, proceda conforme descrito posteriormente para o nanoVNAPartner.
Se você tiver um problema com o driver USB, use o programa USBDeview para remover um driver defeituoso não utilizado - ele exibe todos os drivers que você usou até agora, além de detalhes - consulte o status do Windows XP na imagem abaixo. No Gerenciador de dispositivos, você verá a porta COM se ela estiver funcionando corretamente, enquanto o USBDeview exibirá os drivers instalados desde que o sistema foi instalado. Simplesmente exclua o driver com defeito. (use o arquivo de idioma se você tiver problemas de compreensão de idioma)
Observe que o dfu-util e o DfuSe Demo usam drivers diferentes.
Se você fez o upload de firmware incorreto (2,8 "para -H4 ou vice-versa), é recomendável desligar o nanoVNA por alguns minutos e reiniciar o computador. (Esqueça a memória do PC) para ativar o modo DFU, em seguida, a conexão USB. o DfuSe Demo o vê como "Dispositivo STM no modo Bootloader", o bom firmware Escolha (selecione o arquivo) e depois faça o upgrade. Se você não o vir, use o USBDeview para ver a unidade que você vê. reinstale a demonstração do DfuSe, conecte o USB e agora você pode instalar o firmware apropriado.
Fontes de firmware:
NanoVNA_DiSlord_20200620 [Cartão SD em -H4 e nanoVNA inicial]
Software para análise de tela maior:
O fabricante do dispositivo hugen79 publicou ao mesmo tempo o NanoSharp cent, o aplicativo NÃO encontrará um pacote para download de código aberto.
nanoVNA-mod.zip NanoVNA MOD para Rs, Xs, Rp, Xp, | Z | e SWR fixo nanoVNA_mod_v2.zip NanoVNA MOD v2 para TDR e atraso de fase
nanoVNA_mod_v3.zip Captura de tela do aplicativo NanoVNA SOFTWARE v3, mais alguns
desenvolvimento nanoVNA Partner v0.20 neb, o programa usa a calibração do dispositivo, os dados de calibração salvos anteriormente podem ser recuperados. É possível fazer medições com o dispositivo ou carregar / salvar um arquivo .s1p - no monitor do computador. A medição do TDR é precisa ao selecionar a faixa completa (50k-900MHz). Os marcadores no gráfico ajudam a avaliar os resultados da medição, que são exibidos em uma tabela. O botão abaixo da palavra MKR é usado para excluir os dados do marcador fornecido. Um botão adicional abaixo do MKR 2 é mostrado na Figura 3-4. para exibir um quadro de marcadores. Alguns recursos parecem ocultos, eles também podem ser invocados por experimentação. Atenção: você removeu a consulta "info" do firmware edy555 v0.7.0, portanto, o FW Info não funcionará.
O programa também funciona bem no Windows XP depois de executar as etapas nesta descrição. (Dependendo da resolução da tela, o lado direito da imagem pode estar ausente.)
Preparando para executar o NanoVNAPpartner no Windows XP_HU (HU_EN_RU)
nanoVNA-Saver 5Q5R , software em desenvolvimento pela Rune, com muitos cálculos e gráficos.
Para o win7, o programa requer o multipack SP1 e Ms Visual C ++ pré-instalado, se ainda não estiver instalado. Para uma operação adequada, altere o idioma de entrada do seu sistema operacional para inglês (internacional), para que não cause erro na transferência de dados. Ainda não existe uma descrição operacional do programa em desenvolvimento; se você quiser saber mais, vale a pena visitar o site do JH4VAJ , porque ele explica as diferenças entre as versões com fotos e uma descrição. Use o tradutor do google e interprete a tradução.
O software faz leituras do NanoVNA, exibe e exibe cálculos. Os dados lidos são parâmetros S, S11 e S21, portanto, as configurações de rastreamento do dispositivo são ignoradas. O NanoVNA-Saver faz seus próprios cálculos dos valores derivados, incluindo o TDR. Isso permite a leitura em mais de 101 pontos, concatenando vários "segmentos".
A calibração está disponível na página do PC NanoVNA-Saver, permitindo calibrar por mais pontos do que no próprio dispositivo, que você pode distinguir por qualquer nome e comentário. Você também pode usar a opção para usar conjuntos padrão de calibração personalizados.
O aplicativo suporta capturas de tela com o NanoVNA - existem scripts excelentes que fazem isso, mas você pode fazer isso salvando as imagens nos gráficos com o botão direito do mouse. A economia de tela do nanoVNA funciona na v0.2.2, atualmente o desenvolvimento foi interrompido devido ao trabalho ocupado.
A geração de frequência ainda faz basicamente parte do firmware - o NanoVNA-Saver comunica ao firmware o "segmento" que está lendo atualmente e retorna a lista real de frequências de leitura e o valor medido nessas frequências. Para obter um tamanho de etapa abaixo de 100 Hz, você precisa de um firmware que suporte suas etapas de tamanho.
O hardware é capaz de etapas de 1 Hz, a limitação está ou estava no firmware. O firmware QRP 0.4.3 redefine as etapas de 1 Hz e inclui aprimoramentos adicionais, como estender a faixa de frequência de 10 kHz a 1500 MHz e calibrar a exibição da bateria (lista não exaustiva).
O software nanoVNA-Saver não requer firmware especial, mas existem correções de bugs no firmware mais recente, e eu recomendo usar um novo firmware para obter a melhor experiência.
Preparando para executar o NanoVNA-Saver no Windows7
Instalando o Python no Windows7-32 para nanoVNA-Saver
Você pode ler uma descrição do aplicativo TAPR-VNA PC em húngaro (ou alterar o HU na barra de título para o seu próprio idioma). Você precisa fazer login no fórum para baixar a versão v4.6 do programa . Para usar o programa, você precisa instalar o .NET 1.1 e alterar o idioma de entrada do sistema operacional para inglês (internacional) para que o formato de entrada (ponto, vírgula) possa ser usado corretamente . Seja paciente ao calibrar, pois leva tempo! FreqGrid: a amostragem 101, 201 (padrão), 401 ou 1020 pode ser realizada na faixa de frequência definida.
Ele desenvolveu um usuário de aplicativo móvel chamado ch045 - Android en-9 , nanoVNA WebApp find name. Se a Play Store o identificar como "NanoVNA WebApp" e seu telefone exibi-lo, você poderá instalá-lo. Se você não vê, o Android do seu telefone é antigo, não o instale de outra maneira.
Que eu saiba, ele só pode ser usado acima do Android 7 .
Estas instruções do desenvolvedor em https://github.com/cho45/NanoVNA-Web-Client :
1. Habilite o sinalizador: chrome: // flags / # enable-experimental-web-platform-features
2. Acesse ohttps://cho45.stfuawsc.com/NanoVNA/ .
3. Conecte o NanoVNA à porta USB.
4. Clique em [CONNECT] e selecione o dispositivo.
Utilitário de depuração do Android:
Infelizmente, alguns dispositivos Android aos quais o OTG está conectado, como teclado ou unidade flash, não funcionam com dispositivos de porta COM virtual, mas você pode tentar o nanoVNA com este terminal USB serial configurando um dispositivo CDC:
https://play.google.com/store/apps/details?id=de.kai_morich.serial_usb_terminal
Programador Android-stm32-dfu: https://github.com/UmbrelaSmart/android-stm32-dfu-programmer
Verificador USB OTG: permite verificar se o seu dispositivo Android suporta conexão OTG.
Para que o dispositivo pode ser usado?
Para mim, é uma ferramenta de aprendizado. Veja os efeitos de diferentes configurações. Obviamente, o objetivo óbvio disso, como operador de rádio amador, é aprender os recursos de minhas antenas, dispositivos e definir meus objetivos e solucionar problemas. Refino e medição de LNA de indutores, transformadores e antenas. teste de perda de linha coaxial, teste de atenuador de radiofrequência, filtragem de banda ...
Podemos medir então? Não, ainda não ... porque o dispositivo está pronto para ser medido, mas não calibrado, ou seja, exibe algo, mas em relação ao que.
Vamos calibrar primeiro
A precisão de todas as nossas medições também depende da precisão, qualidade e faixa de frequência do nosso dispositivo de calibração.
Também é necessário determinar onde deve estar o ponto de entrada de nossa medição, ou seja, se queremos usar um cabo adicional conectado à entrada ou medir diretamente no conector SMA. Em cada caso, a calibração deve ser realizada para a faixa de frequência e o ponto de medição fornecidos - a medição deve ser realizada no ponto de medição calibrado.
Os dados de calibração podem ser armazenados no intervalo de 5 (0-4) se salvos com Salvar. Para evitar uma calibração incorreta, o botão Reset deve ser pressionado firmemente , o que se aplica à faixa de frequência definida no estímulo. Se você assistir a exibição [Cx, D, R, S, T, X] ao pressionar o botão “Reset”, verá que executa a função imediatamente (a leitura será apagada).
Então, primeiro ESTÍMULO -> INICIAR e PARAR a configuração de frequência -> Voltar -> CAL -> RESET -> CALIBRATE
Prepare as ferramentas de calibração SMA-macho para o ponto de medição que você deseja usar: Curto, Aberto, Carregar, Thru para um cabo de loop curto nas extremidades com um plugue SMA-macho. Calibração ISOLN ideal para terminação de 50 ° para os terminais CH0 e CH1. Se você não possui dois terminais de 50Ω, conecte apenas ao CH1.
Calibre na ordem [OSLIT] e, em seguida, DONE e SAVE0 - as imagens acima foram tiradas usando o firmware edy555_0.7.0 e o protetor de tela nanoVNA-Saver 0.2.2. Na janela principal do NanoVNA-Saver, pressionar o botão "Gerenciar" abrirá uma nova janela onde você encontrará a opção "Captura de tela". Você pode ampliar e / ou salvar a imagem clicando com o botão direito do mouse na imagem exibida. Esse recurso funciona bem com as versões "originais" -H e -H4 se você executar o nanoVNA-Saver no Python e copiar o Hardware.py modificado por DiSlord para a pasta nanoVNA-Saver, que baixou anteriormente o código extraído do github incluído. Para obter uma descrição da instalação do Python no Windows, consulte a imagem nanoVNA-Saver acima.
Depois de verificar a calibração, selecionando DISPLAY -> FORMAT -> SMITH, verifique o ponto de medição de CH0: em 50Ω, você deverá ver o marcador no meio do gráfico, na entrada aberta na borda direita do gráfico e no caso de um curto-circuito na borda esquerda do gráfico. Se você vir isso, você tem um status de calibração armazenado. O que você vê em RECALL -> RECALL0 não precisa ser chamado, porque quando ligado, preenche a posição 0.
Você deve executar a operação acima quantas vezes quiser gravar na faixa de frequência (máx. 5). A tela de login e a configuração é [0]. Antes de desligar o dispositivo, é recomendável salvar o status em Config -> Salvar.
O dispositivo pode ser usado na faixa de 50 kHz a 900 MHz (ou superior) - o número de pontos de medição e calibração é 101 -, portanto, se você calibrar em uma ampla faixa, os pontos de medição / calibração ficarão afastados. por exemplo. Para 1 a 900 MHz, o dispositivo calibra / mede a cada 8,9 MHz. Às vezes, o que nos interessa está fora do intervalo e não teremos um ponto de medição lá; portanto, precisamos restringir o intervalo. Não estou falando de um utilitário de computador externo aqui agora - a unidade base sabe disso.
Agora você pode ver que, o que você quiser testar e medir, primeiro deve calibrar o dispositivo de medição nesse ponto de medição. Qualquer alteração exigirá outra calibração: por exemplo Em vez do SMA, você usaria um conector BNC ou N, trocaria o cabo coaxial ou o local da medição.
Possibilidade de erro: se você perder a ordem de calibração, execute -a novamente desde o início pressionando o botão RESET . Recomendamos que você repita não apenas a medição, mas também a calibração, se não desejar uma medição ou calibração incorreta.
Se você usar a frequência Iniciar - Parar incorretamente (em uma frequência fora da faixa de operação do seu dispositivo), a proteção de tela não funcionará. Isso pode ocorrer com o comando "python screenV.py test" no NanoVNA-Saver ou Python. Onde "corpo" é o nome do arquivo de imagem a ser salvo.
Reparação de hardware
Os testes revelaram que o fabricante interpretou mal a localização dos capacitores de filtro que filtram a tensão de alimentação dos 3 CIs dos misturadores.
Como é necessária uma ampla variedade de filtros, capacitores paralelos de 100pF e 100nF são necessários diretamente no pino 8 dos CIs. Assim, paralelamente aos 3 capacitores soldados de 100pF 0402, é necessário soldar outros 100nF 0402 para a filtragem de interferências. veja a figura abaixo (C40, C42 e C44 sob a tampa da blindagem) - as numerações podem diferir das versões anteriores. Na prática, o capacitor 100nF 0402 deve ser colocado sobre 100pF 0402 e soldado por cima .
Se você não apresentar um mau funcionamento (os misturadores ressoaram como um filtro de sucção), não será necessário executar a operação acima.
Na imagem acima, o P-MOSFET (AO3401) no painel na conexão da bateria carrega a bateria fora de serviço. Menos ruído ao medir.
A hardware módosítások megvalósítása több forrásból lehetséges, melyek a magasabb frekvencia irányában a zajcsökkentésre irányulnak. Bármilyen módosítást csak az végezzen, aki ismeretében van a tudásnak és technikailag arra képes. Ellenkező esetben elrontja azaz 'téglát' készít az eddig működő szerkezetből. Egy forum használó (d9thc31) tette közzé a tesztelések során megvalósított módosításokat. lásd.: NanoVNA.Rev.3.0.Mods.1.1
Devido à fabricação chinesa barata, supõe-se que o SI5351 seja usado fora da especificação, portanto vale a pena usar o firmware no qual você pode definir a frequência fundamental máxima do SI5351. Se você perceber que seu sinal é ruidoso e muito pequeno perto de 300 MHz, é recomendável usar um programa de terminal para reduzir o MUF, ou seja, a freqüência máxima utilizável, para "limite 290000000 ". O valor é fornecido em Hertz, como 290 MHz = 290.000.000.Em seguida, não se esqueça de usar o comando" saveconfig ", este plano para armazenar a alteração. Outras opções de configuração, consulte o final do artigo Comandos do console em
Um erro que ocorre com alguns clones: o dispositivo pode ser usado com software de computador e a tela do nanoVNA é branca ou variável. Isso causa uma interrupção no cabo flexível da tela, causando o erro. Supostamente pode ser reparado com mãos inteligentes. Suponho que, porque não recebi feedback de que não há colagem entre o LCD e a PCB, é por isso que o intervalo acontece.

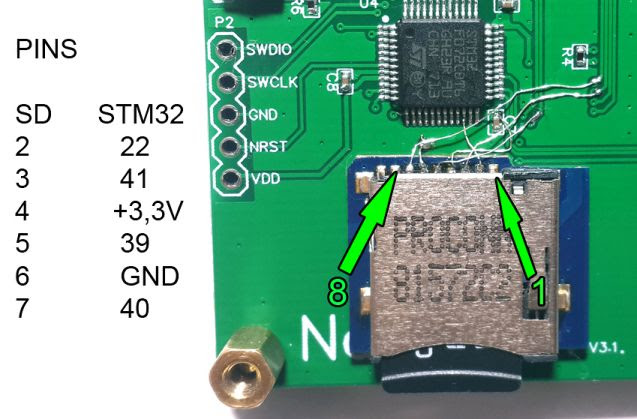

Além do soquete microSD, também soldei o quartzo RTC 32.768 kHz entre os pinos pin3 (PC14) e pin4 (PC15) do STM32F072 (OSC_LSO). A soldagem não é fácil, então tirei o painel P-MosFet com o soquete da bateria até então. O quartzo precisa ser reparado porque as pernas da solda não o seguram (isso está faltando na imagem)! Para uma operação adequada, o firmware (tnx DiSlord) funciona muito bem, recebendo energia constante através do diodo D2 Vbat.
O RTC pode ser configurado através de um programa terminal: inserindo os dados de tempo [y, m, d, h, min, seg] . por exemplo: hora y 2020 [inserir] próxima linha: hora m 6 [inserir] próxima linha: hora d 8 [inserir] e assim por diante. O RTC é necessário ao usar o cartão micro SD, use-o como carimbo de data / hora. Atualmente, para o NanoVNA-H4 , observe que a operação RTC é possível com e sem quartzo. Para isso, o nome do firmware fornece informações: oscilação interna do LSI ou quartzo externo do LSE - consulte o firmware do DiSlord.
Na imagem abaixo, você pode ver a configuração da hora e os dados do vbat, versão e informações na versão antiga do firmware nanoVNA (0.9.3.3beta) .
Na v0.9.3.4, a configuração da hora foi alterada (0-99) - como você pode ver na figura. Não precisei inserir todos os dados quando removi a bateria durante a solda do soquete SD. Atualmente, esta é a versão mais recente do DiSlord que pode ser usada com o nanoVNA de tela de 2,8 "e 4" - observe que você deve escolher entre a versão usando o quartzo externo LSE do firmware e o oscilador interno LSI t - dependendo do hardware.
Usando o cartão SD, expandimos a usabilidade do dispositivo, pois podemos gravar imagens de tela (.bmp) e arquivos nos formatos .s1p e .s2p para análise posterior. Você pode ler / copiar seu conteúdo inserindo o cartão SD em um leitor de cartão.
(nota: o firmware mais recente pode ser usado sem um cartão SD - faltam apenas as opções de captura de tela e criação de arquivo.)
Ao fazer medições em um painel de filtro, consegui causar danos ao centro da tela LCD de 4 "(provavelmente causada pela peça soldada a quente enquanto eu virei o painel.) Não incomodava a usabilidade, apenas eu. pin, driver ST7796 - e a peça solicitada chegou. Eu precisava do cabo de fita e do adaptador de extensão mostrados na imagem para teste. Não há necessidade de instalação.
Medição com nanoVNA
Começamos com uma medição simples: conecte uma indutância, capacitância, resistência ou uma combinação conhecida no ponto de calibração (medição) do CH0.
Muitos métodos de medição são descritos na rede, alguns dos quais também destaquei no apêndice. Então, vale a pena visitar ve2azx.net , bem como nonstopsystems.com e, claro, usando nanoVNA em vez de pequena caixa azul.
Bryan, a antena WA5VAH usou o NanoVNA para depuração, compartilhou seu método da seguinte forma (tnx Bryan):
PracticalUseOfVectorNetworkAnalyzer.pdf
PracticalUseOfVectorNetworkAnalyzer_HU.pdf
Opinião do usuário:
“Eu também gosto das incríveis habilidades dessa pequena joia. Descobri agora que você pode medir a maioria dos parâmetros de componentes e redes passivos com excelente precisão.
Eu posso medir capacitância, ESR, ESL, indutância, resistência, ângulo de fase, SWR, impedância, frequência de ressonância, parâmetros de cristal Q, parâmetros de cabo coaxial: impedância característica, comprimento elétrico, propagação constante, indutância capacitiva, perdas, capacidade de conexão, linha de indução, parâmetros de filtro : banda de transferência, banda de parada, impedância de correspondência, parâmetros da antena: SWR, frequência de ressonância, análise de largura de banda
Provavelmente mais, pois ainda não usei as possibilidades.
A maioria das medições cai dentro de um ou dois por cento do que minhas queridas pontes relataram.
Se houver uma discrepância, geralmente noto se uma frequência de teste diferente está sendo usada. O teste de capacitores eletrolíticos não é muito satisfatório, pois eles são praticamente inúteis em todas as frequências usadas pelo nanoVNA. No entanto, as leituras podem ser úteis para mostrar o quanto é importante ignorar o capacitor de eletrólito para obter alta frequência. ” tnx Bob.
Anexos:
Guia do usuário Inglês por Larry Jan 15, 2020
Introdução aos conceitos básicos do VNA
Backup de calibração e configuração
Retrabalho na tela sensível ao toque (-H4)
Como fazer uma captura de tela com screenV.py
