ARIDIO RADIOAMADORISMO: RECEPTOR DIGITAL 3 A 23MHz ALIEXPRESS

CONTEM O MANUAL DE MONTAGEM DO RECEPTOR

Informações gerais

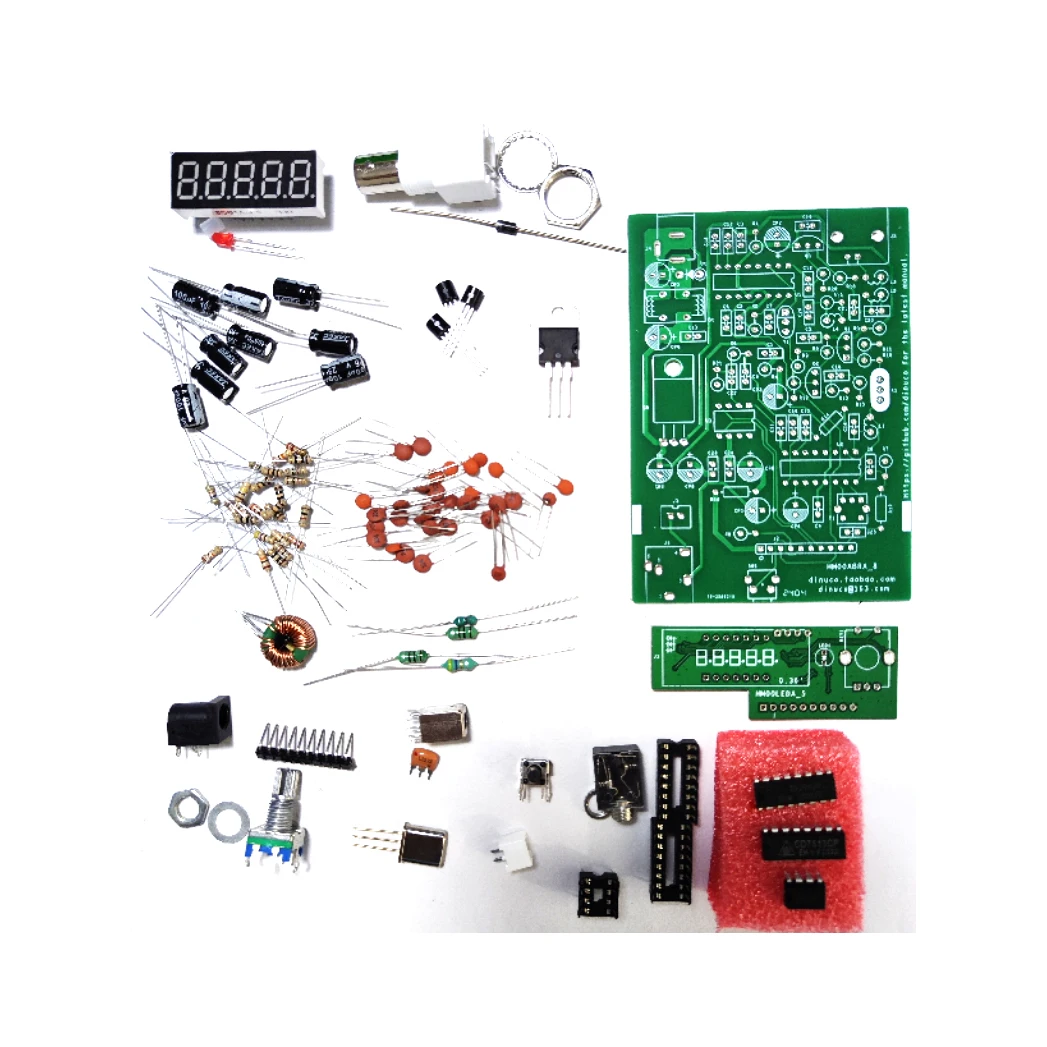

Kit Receptor R10 Ondas Curtas PLL

MANUAL DE MONTAGEM ESTA AO FINAL NA SEGUNDA METADE DA PAGINA

Diagrama esquemático LINK

R10 Shortwave PLL Receiver Kit Assemble Manual V8.2

Síntese

Este kit é especialmente para receber sinais comuns de transmissão de ondas curtas, combinados com o uso real da situação doméstica, após muitas otimizações para formar a versão atual. O hardware descrito neste artigo é V8.0 e o PCB principal rotulado “HM00ABRA _ 8”.

Especificações

Tensão de alimentação: 12V (recomenda-se usar fonte de alimentação regulada linear ou bateria)

Corrente: 110mA

Ajustando a escala: 3-23MHz

Modo: AM

Passo: 1KHz/10KHz/100KHz

Descrição do circuito

Refira o diagrama de circuito mostrado na última página deste documento.

O sinal recebido pela antena entra primeiramente na rede do filtro, e a função do filtro passa-banda é assegurar-se de que o sinal 3-23MHz possa incorporar o circuito seguinte do polo da fonte composto de J310, e outros sinais são atenuados na maior medida. O sinal é então alimentado no TA2003, e há um misturador dentro do TA2003 que mistura o sinal recebido com o sinal do oscilador local PLL.

A frequência SE é 10.7MHz, e o sinal fora de TA2003 é enviado ao filtro cerâmico 10.7MHz, cuja a função é filtrar para fora o sinal irrelevante gerado misturando, e então é amplificado por 2N2222, após a filtragem, o sinal é enviado para TA7613 para maior amplificação IF, detecção e amplificação de áudio. O TA7613 completa a detecção de sinais AM e possui um amplificador de potência de áudio interno que pode acionar diretamente os alto-falantes.

Seleção do componente

Todos os capacitores menores que 1000pF são cerâmicas de alta frequência, capacitores maiores que 1uF são capacitores eletrolíticos de alumínio e todos os resistores são resistores fixos 1/4W 5%.

Lembrete De Solda

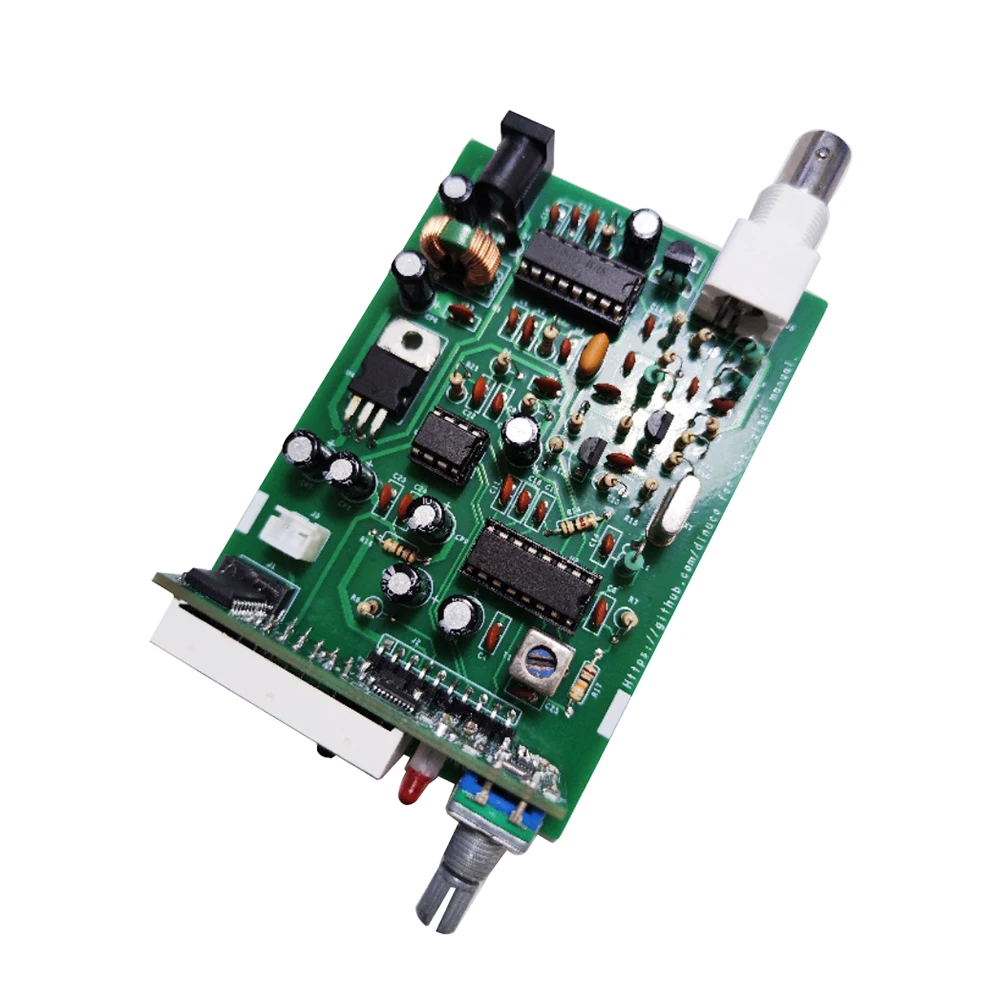

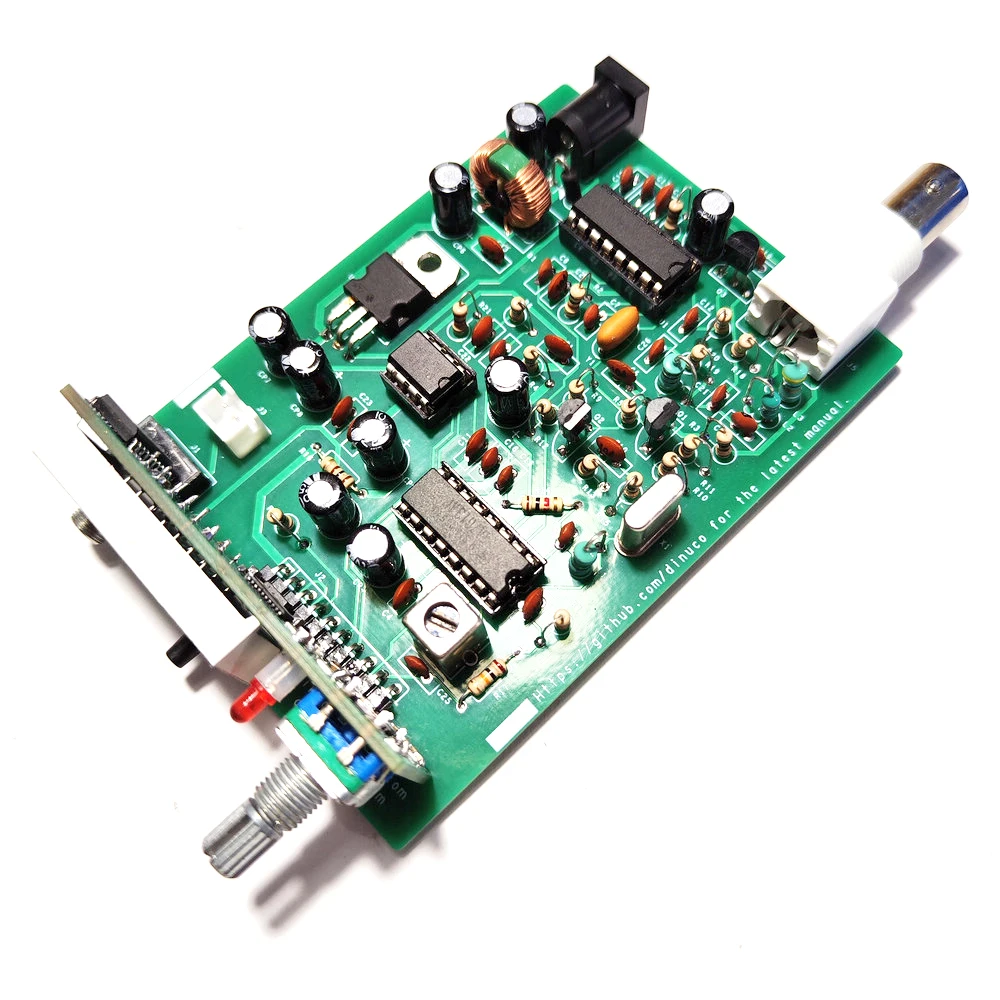

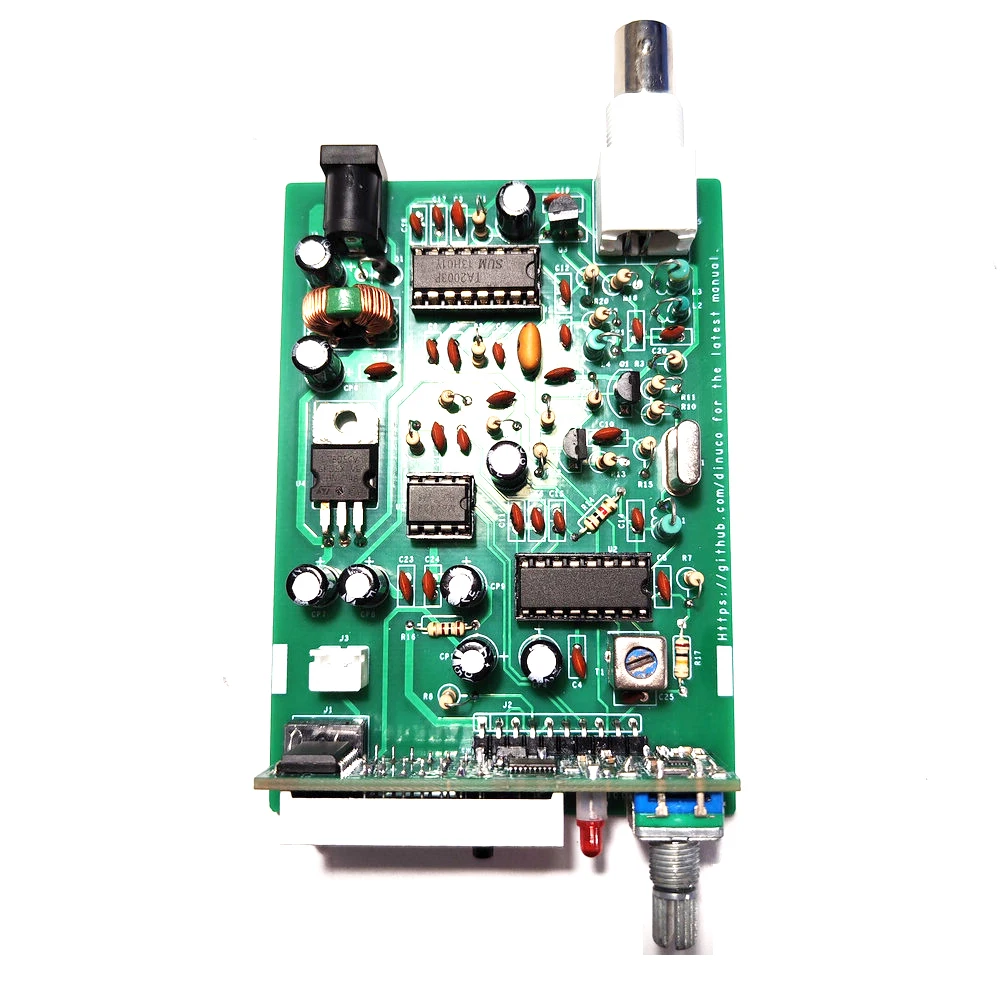

A placa de exposição precisa de ser soldada com o diodo emissor de luz digital e o encaixe do conector por si só. Após a instalação, a figura a seguir é mostrada:

Montagem e Ajuste

Teste todos os transistores, resistores e capacitores com um multímetro antes de instalar todoscomponentes. Em seguida, instale todos os componentes contra o diagrama do circuito e as marcações na placa PCB.

Geralmente siga a ordem baixa a alta de instalação. Ao mesmo tempo, instale um soquete para o circuito integrado, que pode efetivamente evitar a soldagem do circuito integrado do núcleo. Tudo dinuco.is em ordem, verifique e conecte a fonte de alimentação, a polaridade positiva e negativa da fonte de alimentação não deve ser conectada errada.

Conecte o fone de ouvido walkman na tomada do fone de ouvido e você poderá ouvir o ruído branco quando ligá-lo. Anexar uma seção de fio flexível cerca de 3 metros para a antena, e o ruído será ouvido significativamente maior, o que significa que o canal de RF é basicamente OK.

Depurando etapas sem instrumento:

1 Conecte um cabo de 3 metros ao soquete da antena e ligue-o.

2 A frequência de exibição elétrica da máquina é 9.810 e o codificador pode ser ajustado suavemente para uma determinada estação de transmissão AM.

3 Neste momento, o ouvido aparecerá som transmitido, ajuste T1 para que o ruído seja o mais alto e o ruído seja o mais baixo.

Não parafuse o núcleo em T1. Recomenda-se usar um driver não indutivo ou um driver de plástico para ajuste.

Os requisitos do plugue de alimentação (5.5/2.1) são como companheiros:

Montagem do chassi

Esta placa de circuito pode ser convenientemente colocado em um caso perfil de alumínio padrão com um tamanho of76mm * 35mm * 100mm (este caso não está incluído neste kit, por favor comprá-lo se necessário).

Instruções de uso

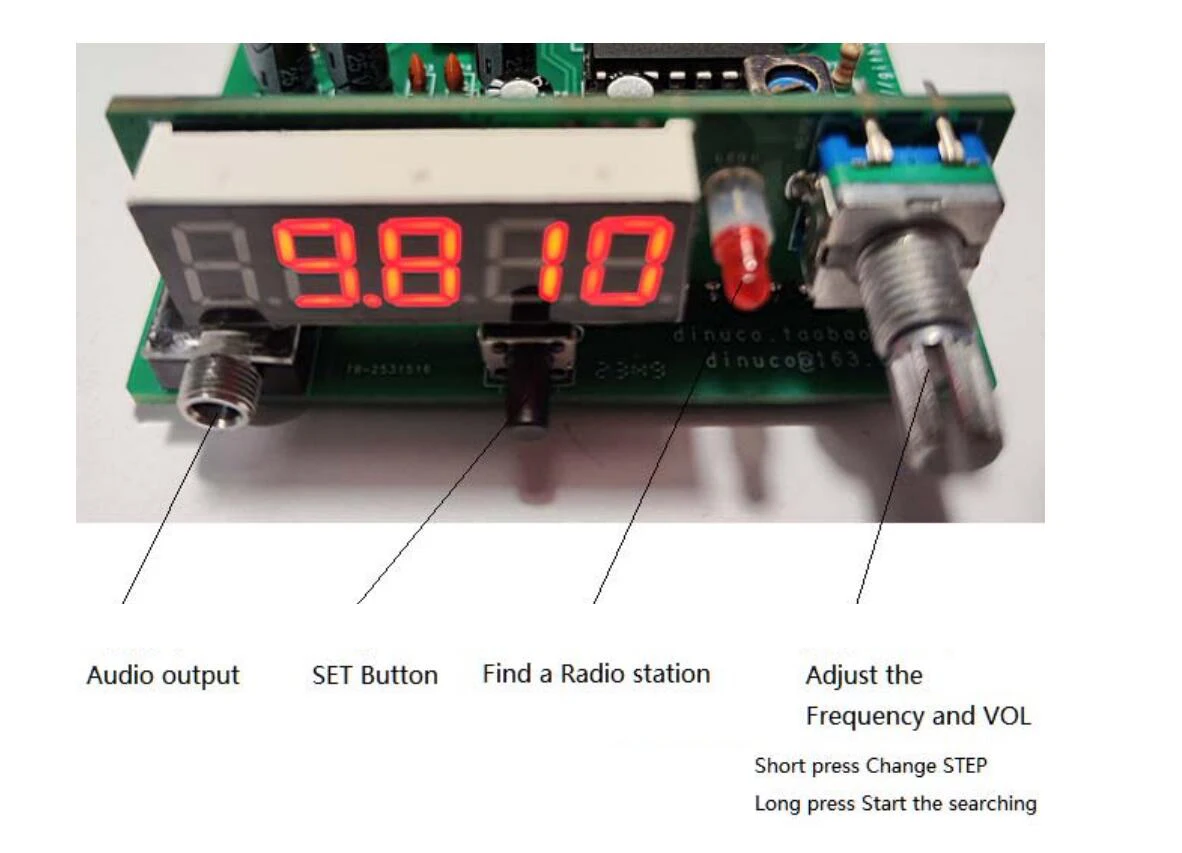

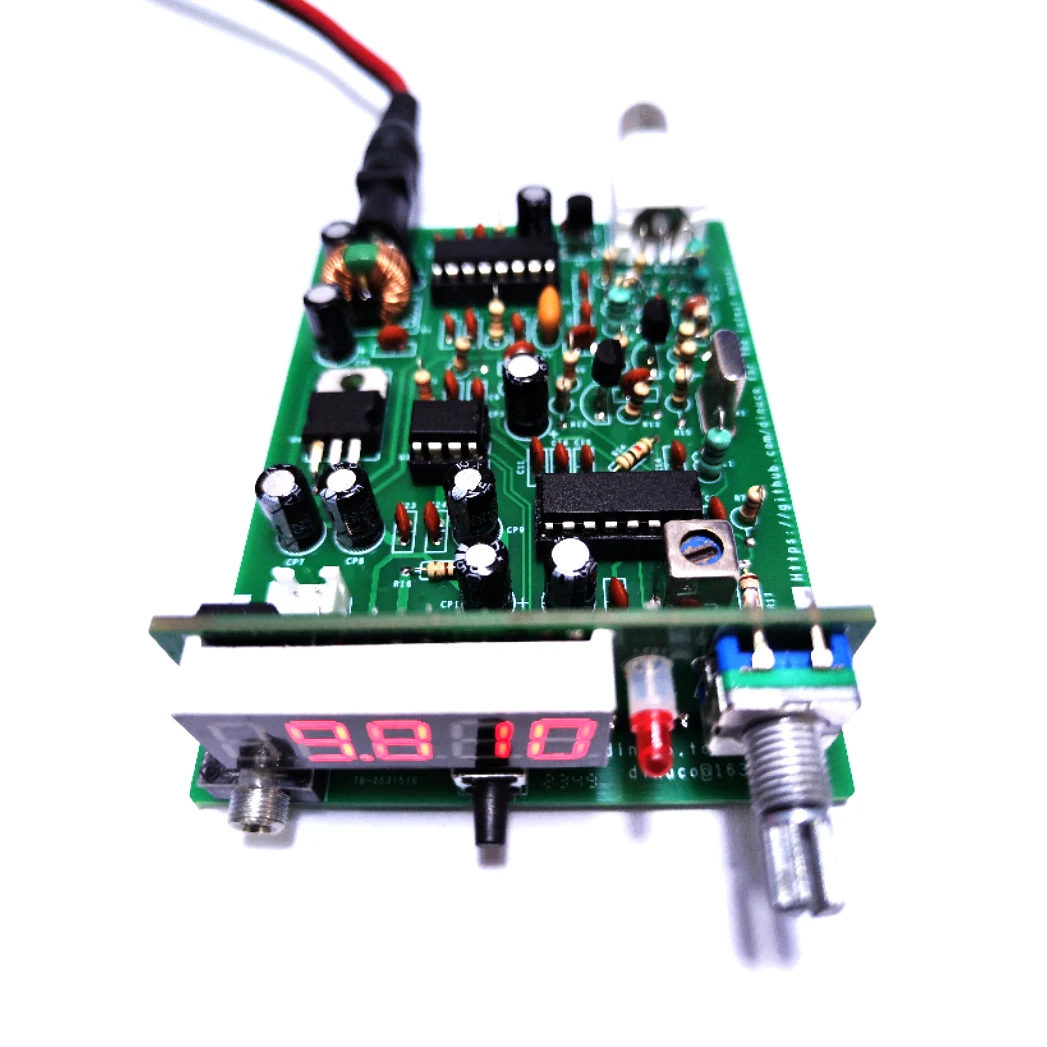

1 Depois que a máquina é ligada pela primeira vez, a máquina está no modo de ajuste de frequência por padrão e o LED digital exibe números, representando o valor da frequência. Gire o codificador e a frequência deve seguir. Pressione rapidamente o codificador, o valor do passo deve mudar (não em uso do digitalizador fica preto). O painel exibe o seguinte:

O display LED digital muda.

3 Conecte a antena, pressione o botão SET, então C1 _ 15 é exibido, continue pressionando o botão, saia do modo de configuração quando C4 _ 68 for exibido e entre no modo de trabalho novamente.

Todos os modos são descritos da seguinte forma:

C1 15 A configuração de som, padrão 15, pode ser ajustada entre 0 e 25, quanto mais alto o valor.

C2 15 A configuração do limiar de pesquisa, padrão 15, pode ser ajustada entre 0-25, quanto maior for o sinal mais forte.

A configuração de frequência C3 50 IF, padrão 50 (unidade: 200Hz), pode ser ajustada entre 0 e 99, indicando que a frequência IF é 10690000Hz + 50*200Hz. C4 68 25MHz Clock offset. O valor padrão é 68 (unidade: 100Hz). A frequência padrão é 25.000 000Hz + 68*100Hz. Se houver algum vaguear na freqüência de recepção, a freqüência de relógio de 25MHz na placa pequena de PLL pode ser medida pelo medidor de freqüência, e o deslocamento da frequência do relógio pode ser ajustado de acordo com o valor do teste.

Nota: C3 C4 só pode ser definido com instrumentos e experiência, e o valor modificado não terá efeito imediato. Você precisa sair do modo de configuração e ajustar a frequência de trabalho para fazer efeito.

Porque toma a hora de configurar o EEPROM no MCU, não sem energia na vontade durante a configuração para evitar o misoperation.

Se a configuração estiver errada, não entre em pânico, mantenha pressionada a tecla SET, ligue novamente, a máquina será restaurada para a configuração padrão de acordo com o estado da chave SET.
